ابرز انواع خزانات الغاز

0 1,808 3 minutes read

الغاز الطبيعي لا نستطيع الاستغناء عنه، بسبب اهميته في حياتنا ومثال على ذلك: نستخدمه في الطهي والتدفئة و توجد له استخدامات عديدة.. وانواع خزانات الغاز هي عبارة عن نوعين:

أ- خزان الغاز الذي يركب فوق سطح الأرض ، ب- خزان الغاز الذي يركب تحت سطح الأرض

واذا تعمقنا داخل خزان الغاز، سوف نستخرج منه فوائد كثيرة من أهمها:

-1 الأمان

وجود صمام أمان لكل خزان و اختيار الموقع الملائم للخزان وتعبئته بنفس الموقع يضفي مزيداً من الأمان.

-2 الراحة
يوفر الغاز بدون انقطاع خلال مدة طويلة قد تصل إلى أكثر من عام حسب حجم الخزان واستهلاك ساكني المبنى.

ونظرا لأهمية خزان الغاز سوف نتعرف على ابرز انواع خزانات الغاز:

خزانات الغاز التي تركب فوق سطح الأرض:

هي عبارة عن حاويات صممت بموجب مواصفة خاصة، لكي تقوم بعملية تخزين غاز البترول المسال واستخداماتها متنوعة ومختلفة مثل:

المصانع والمطاعم و المنازل وغيرها، من الأماكن التي بحاجة الى التزود بالغاز بطريقة بسيطة جدا وسريعة والخزان يعبأ بداخله الغاز بنسبة 80% من حجمها.

ويوجد اختلاف واضح في المقاسات التي تختص بالخزانات التي تركب فوق سطح الأرض وهي:

7000 لتر	4000 لتر	2000 لتر	1000 لتر	450 لتر	سعة الخزان
664 سم	387 سم	281 سم	221 سم	141 سم	الطول
120 سم	120 سم	100 سم	80 سم	76 سم	القطر
1955 كجم	1155 كجم	635 كجم	325 كجم	150 كجم	وزن الخزان فارغ
أفقي	أفقي	أفقي	أفقي	رأسي	الوضع

هذه القياسات توفرها شركة الغاز والتصنيع الأهلية وبإمكانها أن تقدم سعات كبيرة الحجم على حسب طلب العميل.

ملاحظة: كل 1000 لتر تعادل 40 اسطوانة صغيرة سعة 5.26 لتر تقريبًا.

مكونات الخزان الذي يركب فوق سطح الأرض:

-1 جسم الخزان :

يتكون من جزئين كرويين يمثلان طرفي الخزان وجزء اسطواني في وسطه وهو مصنوع لكي يقاوم ويتحمل ضغط يصل الى 26 كجم / سم 2 (بار)

-2 صمام الأمان:

هو صمام يتم تركيبه في أعلى الخزان ليحافظ على توازن الضغط داخل الخزان ويكون دوما في حالة إغلاق وعند زيادة الضغط داخل الخزان عن الحد المسموح به فإنه ينفتح تلقائيا وينغلق بعد انخفاض الضغط الى الحد المسموح به.

-3 صمام التعبئة ( مدخل الغاز ):

هو صمام يسهل عملية انتقال الغاز السائل الى داخل الخزان ولا يقبل بخروجه منه ويستخدم لتعبئة الخزان بالغاز

-4 صمام التفريغ:

اذا اردت أن تفرغ الخزان من الغاز يمكنك أن تفعلها ولكن باستخدام طريقة واحدة وهي صمام التفريغ فهو مناسب لهذه المرحلة

-5 صمام الخدمة:

يستخدم للحصول على الغاز من الخزان في حالته الغازية وهو مزود بمحبس خاص.

-6 منظم الضغط:

يسيطر ويتحكم في ضغط الغاز الخارج من الخزان وتثبيته على الضغط المناسب للاستخدام، وعلى حسب الاستخدام سواء كان منزلي او تجاري او صناعي فإن نوع المنظم يختلف بناء على تلك المعايير السابقة.

-7 مقياس مستوى السائل في الخزان:

بإمكاننا أن نتعرف على كمية الغاز المسال الموجود في الخزان، وهو يتكون من 0% الى 95% فهذا يساعدنا على قراءة نسبة الغاز السائل في الخزان.

وهي مفيدة جدا لكي نعلم ان الغاز اذا كان مرتفع، فهذا مؤشر جيد جدا ويمتد لشهور كثيره وربما يستمر لمدة عام واذا كان منخفض فسوف نستعين بأخصائي صيانة لكي يأتي ويقوم بتعبئة الخزان بالغاز مرة أخرى وهذه نقطة مهمة جدا لكي لا نصل الى مرحلة انقطاع الغاز.

-8 مقياس الضغط:

وهو يكتشف ضغط الغاز داخل الخزان وذلك عن طريق هذه الأداة.

-9 غطاء الخزان:

وهو عبارة عن غطاء معدني يحمي الملحقات المركبة على الخزان مثل: مجموعة المخراج والمدخال ومقياس النسبة من العوامل الجوية وغيرها. وهي توفر مساعدة امنة لكي لا يعبث بها الأطفال وهذه خدمة جميلة جدا ومريحة بنفس الوقت.

-10 لوحة البيانات:

وهي تقدم معلومات تتعلق بالخزان نفسه وتكون مثبتة على جسم الخزان مثل: اسم المصنع، و سعة الخزان، وتاريخ الصنع، ..الخ. وفي حال تعطل الخزان فبإمكانك أن ترجع الى هذه اللوحة وتستخرج منها الضمان الذي قد يعالج مشكلتك مجانا ( اذا كان الضمان فعال وليس منتهي الصلاحية ).

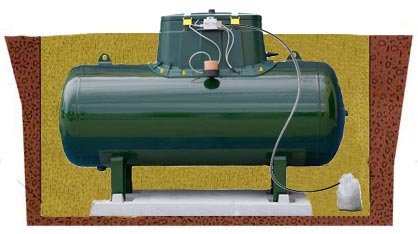

خزانات الغاز التي تركب تحت سطح الأرض:

ويطلق عليها اسم اخر وهو ( المدفونة ) وهي خزانات معالجة بمادة خاصة ووظيفتها حماية الخزان من العوامل الفيزيائية والكيميائية التي يتعرض لها بعد عملية الدفن ومن مميزاتها أنها مزودة بمادة تقاوم الصدأ وتأكسد الحديد.

وتوجد عدة قياسات مختلفة لهذا النوع وهي:

5000 لتر	1750 لتر	1000 لتر	سعة الخزان
480 سم	251 سم	157 سم	الطول
120 سم	100 سم	100 سم	القطر
2167 كجم	758 كجم	433 كجم	وزن الخزان فارغ
أفقي	أفقي	رأسي	الوضع

ملاحظة كل 1000 لتر تعادل 40 اسطوانة صغيرة سعة 26.5 لتر تقريبا.

مكونات الخزان الذي يركب تحت سطح الأرض:

-1 جسم الخزان:

وهو خزان الغاز نفسه ومتواجد بسعات كثيرة وبتصميم أفقي أو رأسي ويكون مطلي بطبقة من الايبوكسي.

-2 صندوق فحص النظام:

هو صندوق بلاستيكي صغير الحجم يتكون من مقابس لتوصيل الأسلاك من الأقطاب الى جسم الخزان وهذه المقابس تستخدم لقياس الجهد والتيار الكهربائي الخاص بنظام الحماية الكاثودية.

-3 لوح توصيلة التيار الأرضي:

هو عبارة عن لوح معدني صغير موصل بجسم الخزان ملاصق لصندوق فحص النظام ويكون استخدامه لفحص الخزان بعد التركيب.

-4 شبك الحماية:

هو شبك بلاستيكي ويوضع بشكل افقي بعد عملية دفن الخزان على عمق 10 سم من سطح الأرض لكي يمنع أي اصطدام ممكن أن يحصل عن طريق الخطأ فهي تعتبر اداة تنبيه لكي لا تحفر باتجاه الخزان.
